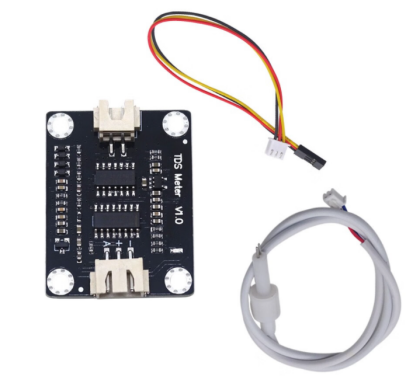

- 实物图（水质检测模块-TDS）

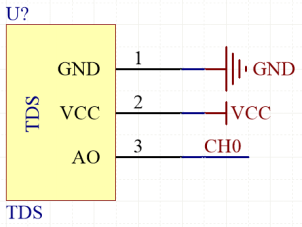

- 原理图
编号 名称 功能
1 GND 供电电压负极
2 VCC 供电电压正极
3 AO 模拟信号输出引脚
三．介绍
TDS(Total Dissolved Solids)，中文解释为溶解性总固体，又称总含盐量，定义为水中含有各种溶解性矿物盐类的总量，它包含无机盐和有机物的总量，测量单位为毫克/升（1mg/L=1ppm），它表明1升水中溶有多少毫克溶解性总固体，或者说1升水中的离子总量。通俗的说，TDS值代表了水中溶解物杂质含量，TDS值越大，水中溶解物杂质越多，说明水中的可导电物质的杂质含量大。
常用的 TDS 检测设备为 TDS 笔，虽然价格低廉，简单易用，但不能把数据传给控制系统，做长时间的在线监测，并做水质状况分析。使用专门的仪器，虽然能传数据，精度也高，但价格很贵。为此，我们专门推出了这款 TDS 传感器模块。 该模块即插即用，使用简单方便。3.3~5.5V 的宽电压供电，0~2.3V 的模拟信号输出，使得这款产品兼容 5V、3.3V 控制系统，能非常方便的接到现成的控制系统中使用。测量用的激励源采用交流信号，可有效防止探头极化，延长探头寿命的同时，也增加了输出信号的稳定性。TDS 探头为防水探头，可长期浸入水中测量。该产品可应用于生活用水、水培等领域的水质检测。
四．工作原理
TDS 测量主要通过给测试电极输入交变的驱动电压（防止探头极化），在被测液体中产生微小电流，从而得到被测液体的电导率。模块采用电极法测定水溶液的电导率，当两电极插入溶液中，可以测出两电极间的电阻，经过转接板转换，最终输出模拟电压值，根据电压值与TDS的线性关系式，最终得到TDS值。
