MQ系列气体传感器介绍

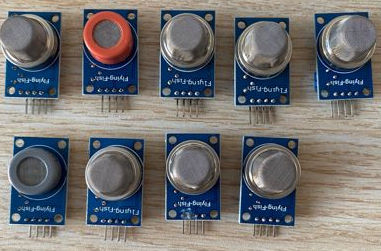

一、实物图

实物图

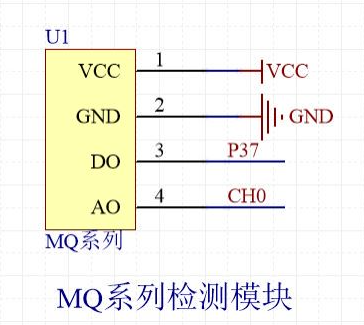

二、原理图

原理图

三、简介

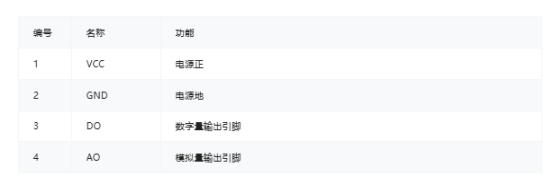

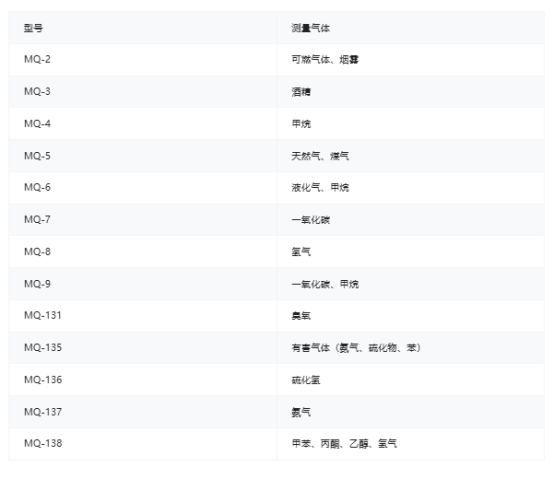

MQ系列气体传感器是常用的监测气体浓度的传感器，不同型号的传感器会对某种或某几种气体较为敏感，这类传感器灵敏度高、响应快、稳定性好、寿命长、驱动电路简单，广泛适用于家庭气体泄漏报警器、工业可燃气体报警器以及便携式气体检测仪器。

工作原理：

MQ系列气体传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当与某种气体接触时，如果晶粒间界处的势垒收到某种气体的调至而变化，就会引起表面导电率的变化。利用这一点就可以获得这种气体存在的信息，某种气体的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大，再经过模数转换电路，公式换算，便可以得到具体的气体浓度。
