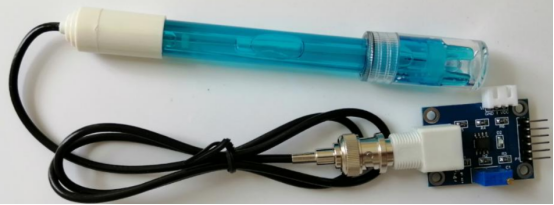

- 实物图(PH酸碱度检测传感器-PH4502C)

- 原理图

编号 名称 功能
1 VCC 供电电压正极,5V
2 GND 供电电压负极
3 GND 模拟信号输出负极
4 PO 模拟信号输出正极
5 2V5 基准电压2.5V输出口
6 T1 温度传感器DS18B20信号输出口
三.介绍
PH传感器是一种用来检测被测物中氢离子浓度并转换成相应的可用输出信号的传感器。PH传感器通常由化学部分和信号传输部分构成。该模块通过BNC接头与PH复合电极进行连接,扩展有DS18B20温度传感器接口,方便进行软件温度补偿设计。调节10K蓝色电位器的旋钮可以进行放大倍数调节。
四.工作原理
PH值是指溶液中氢离子(H+)的浓度,是衡量溶液酸碱性的指标。PH值的测定是化学实验中常见的操作,其原理是利用指示剂或电极测定溶液中氢离子的浓度。电极法是一种更为精确的PH 值测定方法。电极法利用玻璃电极或者氢离子选择性电极来测定溶液中氢离子的浓度。玻璃电极是一种由玻璃制成的电极,其内部填充有一种特殊的液体,称为内液。当玻璃电极浸入溶液中时,内液中的离子会与溶液中的离子发生反应,产生电势差。根据电势差的大小,可以计算出溶液中氢离子的浓度,从而得到PH值。
