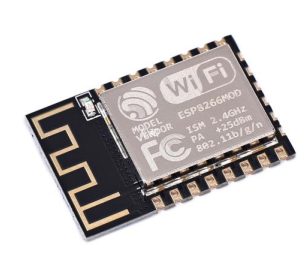

- 实物图(WIFI模块-ESP8266)

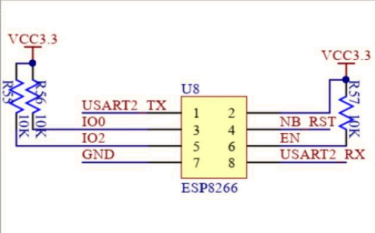

- 原理图

编号 名称 功能
1 3V3 电源正(3.3V供电)
2 RST 复位引脚
3 EN 使能引脚
4 TX 串口0发送引脚
5 RX 串口0接收引脚
6 IO0 下载模式:外部拉低;运行模式:悬空或外部拉高
7 IO2 串口1发送引脚
8 GND 电源地
三.介绍
ESP8266系列无线模块是安信可科技自主研发设计的一系列高性价比 WiFisOC模组。该系列模块支持标准的IEEE802.11 b/g/n 协议,内置完整的TCP/IP协议栈。用户可以使用该系列模块为现有的设备添加联网功能,也可以构建独立的网络控制器。

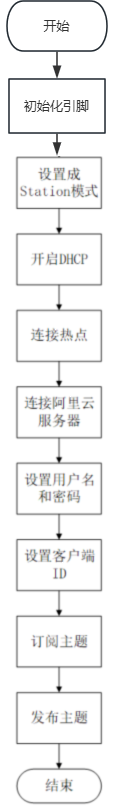

四.工作流程
首先初始化引脚,然后配置ESP8266,包括设置ESP8266工作在Station模式、开启DHCP、连接热点、连接阿里云服务器。配置完ESP8266后,接下来连接阿里云平台,首先设置阿里云用户名和密码,然后设置阿里云的客户端ID,接下来开始订阅主题,此时就可以接收阿里云下发的数据,如果想要上传数据,则通过JSON格式进行发布主题。
