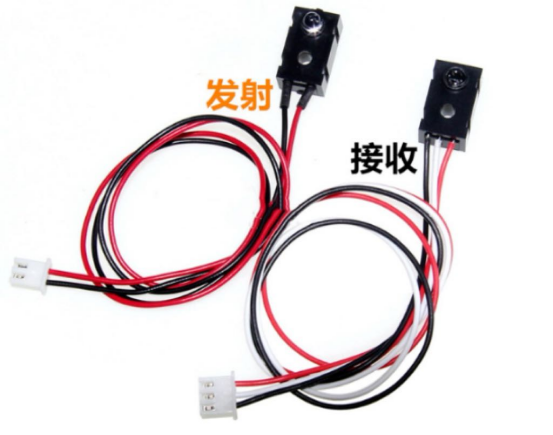

- 实物图
- 原理图
编号 名称 功能
1 VCC 电源正(红色线)
2 OUT 数字量输出引脚(白色线)
3 GND 电源地(黑色线)
传感器的OUT引脚用来指示红外接收管是否接收到红外线，如果接收到（发射、接收端中间没有遮挡物），则OUT口输出低电平，否则输出高电平。
三、传感器原理
光电耦合器，是以光为媒介来传输电信号的器件，一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
四、传感器特点
体积小、灵敏度高、响应速度快
五、典型应用
流水线计数、红外触发器
六、使用操作
供电正常时，当发射、接收端中间没有障碍物， OUT引脚输出低电平；当发射、接收端中间有障碍物，OUT引脚输出高电平。
