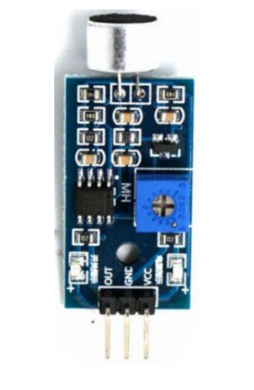

- 实物图

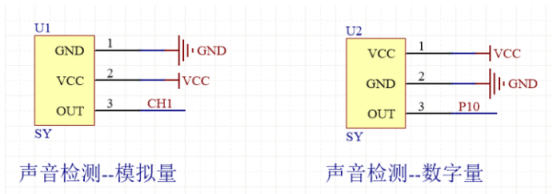

- 原理图
编号 名称 功能
1 GND 电源地
2 VCC 电源正
3 OUT 模拟量、数字量
三、简介
声音传感器以麦克风为基础，可用来对周围环境中的声音强度进行检测，是一种可以将声音信号转换为电信号的设备，可输出模拟量或者数字量。
四、工作原理
模拟量声音传感器工作原理：
声音传感器内置一个对声音敏感的电容式驻极体话筒，声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。随后它被转化成0-5V的电压，并经过A/D转换被数据采集器接受，最终传送给单片机。
数字量声音传感器工作原理：
声音传感器内置一个对声音敏感的电容式驻极体话筒，分为声电转换部分和阻抗两部分，其中声电转换的关键元件是驻极体振动膜。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。经过LM393比较器，最终输出高电平或者低电平。需要注意的是，由于驻极体膜片与金属极板之间的电容量比较小，因而它的输出阻抗值很高，约几十兆欧以上，这样高的阻抗是不能直接与音频放大器相匹配的。所以在话筒内接入一只结型场效应晶体三极管来进行阻抗变换。
