显示屏-LCD12864介绍

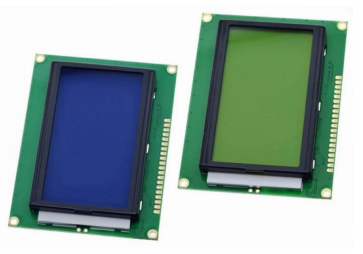

实物图（显示屏-LCD12864）

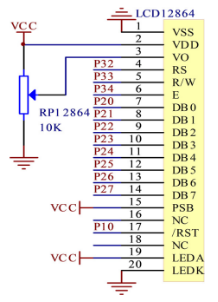

原理图

编号名称功能

1 CS 液晶屏片选信号

2 RSE 液晶屏复位信号

3 RS 液晶屏命令/数据

4 SCL 液晶屏串行时钟信号

5 SI 液晶屏串行数据信号

6 VDD 电源正极（3.3V）

7 VSS 电源负极

8 A 背光电源正

9 K 背光电源负

10 C_SCL 字库IC串行时钟信号

11 C_CS 字库IC片选信号

12 C_SO 字库IC串行数据输出信号

13 C_SI 字库IC串行数据输入信号

三．介绍

LCD12864液晶显示模块能显示中文汉字、数字、字符，能显示数字与字符的个数为64个（4行，每行16个数字或字符），能显示汉字的个数为32个（4行，每行8个汉字）。其内置了8192个中文汉字（16*16的点阵）、128个字符（8*16点阵）、以及 64*256 点阵显示 RAM。

这款显示屏比市面上20引脚的显示屏占用IO口少。这款显示屏只占用9个IO口，而20引脚的占用13个IO口，如果使用IO口较少的单片机，使用这款显示屏可以节省4个IO口。另外这款显示屏价格更便宜，体积稍微小一些。

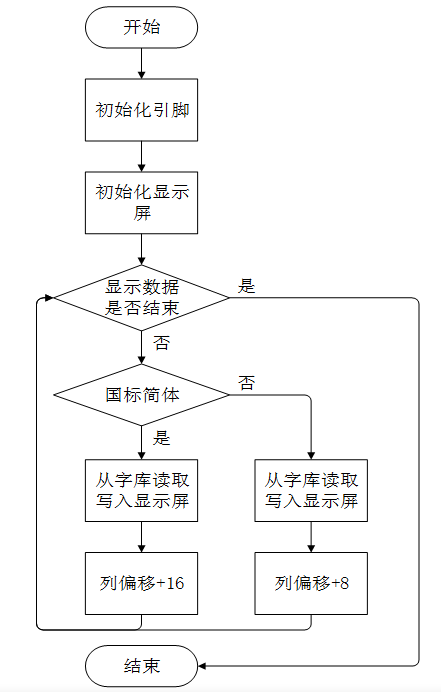

四．流程设计

首先初始化引脚，然后发送一些列命令初始化显示屏，其中包括软复位、升压、对比度调节、列扫描顺序、行扫描顺序等。初始化完成后，判断所显示内容，如果是国标简体，则调用16*16从字库中指定地址读出数据写到显示屏指定坐标中；如果是字符或数字，则调用8*16从字库中指定地址读出数据写到显示屏指定坐标中，显示一个字符或汉字后，列数自动相加偏移，直到所显示内容全部显示。
