- 实物图（水流量检测模块-YF-S401）

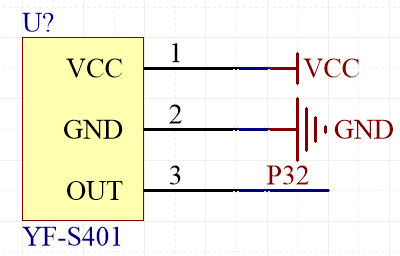

- 原理图
编号 名称 功能
1 VCC 电源正（红色线）
2 GND 电源地（黑色线）
3 OUT 输出引脚（黄色线）
三．介绍
水流量传感器主要由塑料阀体 、水流转子组件和霍尔传感器组成。它装在电器的进水端，用于检测进水流量。
四．工作原理
当水通过水流转子组件时，磁性转子转动并且转速随着流量变化而变化，霍尔传感器输出相应脉冲信号，反馈给控制器，控制器通过触发的脉冲信号数获得水流量。
F = 98 * Q
F为脉冲频率（Hz），Q为流量（L/min）
