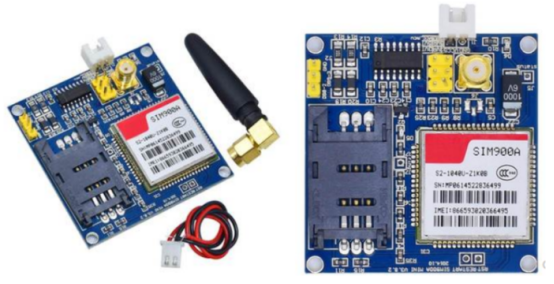

- 实物图（型号：SIM900A）
- 原理图
| 编号 | 名称 | 功能 |
| 1 | VCC | 电源正 |
| 2 | GND | 电源地 |
| 3 | TXD | 串口发送引脚，与单片机的RXD连接 |
| 4 | RXD | 串口接收引脚，与单片机的TXD连接 |
三、简介
IM900A模块是一款尺寸紧凑的GSM/GPRS模块，采用SMT封装，基于STE的单芯片方案，采用ARM926EJ-S架构，性能强大，可以内置客户应用程序。可广泛应用于车载跟踪、车队管理、无线POS、手持PDA、智能抄表与电力监控等众多方向。
GSM是目前应用较为成熟和完善的一种通信系统。它可以提供短信、语音、数据传送等多种业务。其中短信的传送是GSM网络的一种重要业务，已得到广泛应用。如在变电站、电表、水塔等监测数据的无线传输和远程无线控制系统中都需要一种功耗小、性能稳定、抗干扰能力强的无线装置。迄今为止，无论是蓝牙技术，还是其他的无线电波遥控装置能满足以上条件的较少，而GSM系统可以很好地满足上述要求。
四、通信协议
SIM900A模块和单片机通信是通过串口进行通信的，通过AT指令进行相互间通信。
五、注意事项
因为SIM900A是2G的模块，而目前只有移动卡才支持2G，所以必须放移动的SIM卡，不能放联通或电信的SIM卡。SIM卡座如图所示：
首先按照图片上箭头的方向用力并稍微用力按压卡座的翻盖将卡座打开。放SIM卡时，必须是有铜皮的一面向上，这样盖上卡座，才能接触到卡座上的触点。
